太陽能電池板容量計算 | 怎么選太陽能板 | 新手小白怎么選擇合適的太陽能板

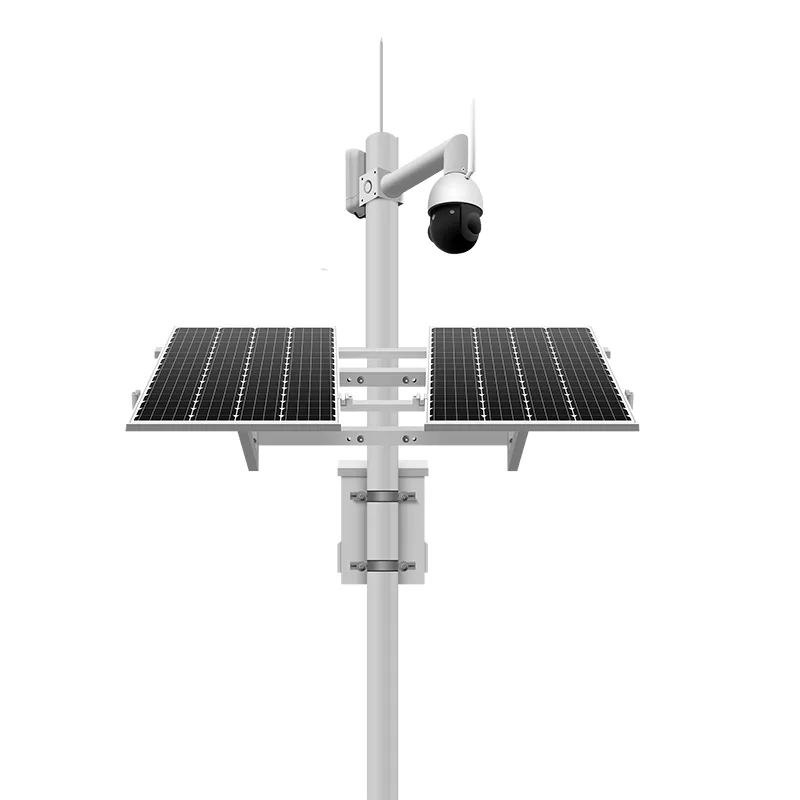

全國各地域受太陽光照及輻射能變化的周期為一天24h。處在某一地域的太陽能電池方陣的發電量也有24h的周期性的變化,其規律與太陽照在該地域輻射的變化規律相同。但是天氣的變化將影響方陣的發電量。假如有幾天連續陰雨天,太陽能就簡直不能發電,只能靠蓄電池來供電,而蓄電池深度放電后又需盡快地將其補充好。設計者多數以氣候臺提供的太陽每天總的輻射能量或每年的日照時數的均勻值作為設計的主要數據。由于一個地域各年的數據不相同,為牢靠起見應取近十年內的最小數據。依據負載的耗電狀況,在日照和無日照時,均需用蓄電池供電。氣候臺提供的太陽能總輻射量或總?cè)照諘r(shí)數對決議蓄電池的容量大小是不可短少的數據。對太陽能電池方陣而言,負載應包括系統中一切耗電安裝(除用電器外還有蓄電池及線路、控制器等)的耗量。方陣的輸出功率與組件串并聯的數量有關,串聯是為了取得所需求的工作電壓,并聯是為了取得所需求的工作電流,恰當數量的組件經過串并聯即組成所需求的太陽能電池方陣。
太陽能電池電源系統的儲能安裝主要是蓄電池。與太陽能電池方陣配套的蓄電池通常工作在浮充狀態下,其電壓隨方陣發電量和負載用電量的變化而變化。它的容量比負載所需的電量大得多。蓄電池提供的能量還受環境溫度的影響。為了與太陽能電池匹配,請求蓄電池工作壽命長且維護簡單。

1.蓄電池的選用可以和太陽能電池配套運用的蓄電池品種很多,目前普遍采用的有鉛酸免維護蓄電池、普通鉛酸蓄電池和堿性鎳鎘蓄電池三種。國內目前主要運用鉛酸免維護蓄電池,由于其固有的“免”維護特性及對環境較少污染的特性,很合適用于性能牢靠的太陽能電源系統,特別是無人值守的工作站。普通鉛酸蓄電池由于需求經常維護及其環境污染較大,所以主要適于有維護才能或低檔場所運用。堿性鎳鎘蓄電池固然有較好的低溫、過充、過放性能,但由于其價錢較高,僅適用于較為特殊的場所。

2.蓄電池組容量的計算蓄電池的容量對保證連續供電是很重要的。在一年內,方陣發電量各月份有很大差異。方陣的發電量在不能滿足用電需求的月份,要靠蓄電池的電能給以補足;在超越用電需求的月份,是靠蓄電池將多余的電能貯存起來。所以方陣發電量的缺乏和過剩值,是肯定蓄電池容量的根據之一。同樣,連續陰雨天期間的負載用電也必需從蓄電池獲得。所以,這期間的耗電量也是肯定蓄電池容量的要素之一。

因而,蓄電池的容量BC計算公式為:BC=A×QL×NL×TO/CCAh公式中:A為安全系數,取1.1~1.4之間;QL為負載日均勻耗電量,為工作電流乘以日工作小時數;NL為最長連續陰雨天數;TO為溫度修正系數,普通在0℃以上取1,-10℃以上取1.1,-10℃以下取1.2;CC為蓄電池放電深度,普通鉛酸蓄電池取0.75,堿性鎳鎘蓄電池取0.85。

3太陽能電池方陣設計

3.1.太陽能電池組件串聯數Ns太陽能電池組件按一定數目串聯起來,就可取得所需求的工作電壓,但是,太陽能電池組件的串聯數必需恰當。串聯數太少,串聯電壓低于蓄電池浮充電壓,方陣就不能對蓄電池充電。假如串聯數太多使輸出電壓遠高于浮充電壓時,充電電流也不會有明顯的增加。因而,只要當太陽能電池組件的串聯電壓等于適宜的浮充電壓時,才干到達最佳的充電狀態。計算辦法如下:Ns=UR/Uoc=(Uf+UD+Uc)/Uoc(2)式中:UR為太陽能電池方陣輸出最小電壓;Uoc為太陽能電池組件的最佳工作電壓;Uf為蓄電池浮充電壓;UD為二極管壓降,普通取0.7V;UC為其它因數惹起的壓降。電池的浮充電壓和所選的蓄電池參數有關,應等于在最低溫度下所選蓄電池單體的最大工作電壓乘以串聯的電池?cái)?shù)。

3.2.太陽能電池組件并聯數Np在肯定NP之前,我們先肯定其相關量的計算辦法。(1)將太陽能電池方陣裝置地點的太陽能日輻射量Ht,轉換成在規范光強下的均勻日輻射時數H:H=Ht×2.778/10000h(3)式中:2.778/10000(hm2/kJ)為將日輻射量換算為規范光強(1000W/m2)下的均勻日輻射時數的系數。(2)太陽能電池組件日發電量QpQp=Ioc×H×Kop×CzAh穴4雪式中:Ioc為太陽能電池組件最佳工作電流;Kop為斜面修正系數;Cz為修正系數,主要為組合、衰減、灰塵、充電效率等的損失,普通取0.8。(3)兩組最長連續陰雨天之間的最短距離天數Nw,此數據為本設計之共同之處,主要思索要在此段時間內將虧損的蓄電池電量補充起來,需補充的蓄電池容量Bcb為:Bcb=A×QL×NLAh公式(4)太陽能電池組件并聯數Np的計算辦法為:Np=(Bcb+Nw×QL)/(Qp×Nw)穴6雪式(6)的表達意為:并聯的太陽能電池組組數,在兩組連續陰雨天之間的最短距離天數內所發電量,不只供負載運用,還需補足蓄電池在最長連續陰雨天內所虧損電量。

3.3.太陽能電池方陣的功率計算依據太陽能電池組件的串并聯數,即可得出所需太陽能電池方陣的功率P:P=Po×Ns×NpW(7)式中:Po為太陽能電池組件的額定功率。設計實例以某空中衛星接納站為例,負載電壓為12V,功率為25W,每天工作24h,最長連續陰雨天為15d,兩最長連續陰雨天最短距離天數為30d,太陽能電池采用云南半導體器件廠消費的38D975×400型組件,組件規范功率為38W,工作電壓17.1V,工作電流2.22A,蓄電池采用鉛酸免維護蓄電池,浮充電壓為(14±1)V。其程度面太陽輻射數據參照表1,其程度面的年均勻日輻射量為12110(kJ/m2),Kop值為0.885,最佳傾角為16.13°,計算太陽能電池方陣功率及蓄電池容量。
